Alle Jahre wieder…

…. habe ich mich über die Gleisbesetztmelder (GBM) meiner Modelleisenbahn geärgert. Über die Weihnachtstage hatte ich mal wieder etwas Zeit und Muße meine Eisenbahn weiter zu verkabeln. Vorher hatte ich mit GBM-Modulen von Conrad einige Vorversuche gemacht. Eigentlich sah es recht vielversprechend aus. Nach der fertigen Installation gab es wieder die gleichen Probleme, die ich bereits mit den anderen Modulen hatte.

Die Dinger waren einfach zu empfindlich. The same procedure as every year! Es kam immer wieder zu falschen Anzeigen. In der Steuerungssoftware flackerten ständig die Belegtmelder, obwohl sich keine Lok auf dem Gleis befand. Bei den neu verkabelten Bereichen liefen auch keine Kabel parallel zueinander und ich habe verdrillte Kabel benutzt. Ganz toll, ich war mal wieder begeistert!

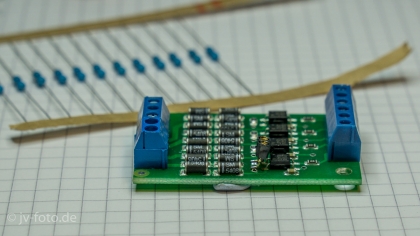

Das Prinzip der Rückmeldung über den Stromverbrauch finde ich jedoch noch immer am besten. Nur gibt es wohl ein Problem mit den Digital-Anlagen. Bevor ich mein ganzes Konzept der Rückmeldung über den Haufen schmeiße, habe ich mir das Modul von Conrad nochmals genau angesehen. Das Teil ist wirklich simpel aufgebaut und auch noch bezahlbar. Wie bei den meisten Modulen, wird ein Spannungsabfall an den Dioden erzeugt und ein Optokoppler damit betrieben. Der Optokoppler reagiert jedoch zu empfindlich. Ihm ist ein SMD-Widerstand von ca. 210 Ω vorgeschaltet. Durch eine Erhöhung des Widerstandswertes sollte sich das Modul hoffentlich unempfindlicher verhalten!

Es tut sich wieder was

Auch wenn mein letzter Beitrag hier im Blog schon lange her ist, hat sich doch in der Zwischenzeit einiges getan. Ich habe mich für die Steuersoftware Traincontroller entschieden. Die Entscheidung war nicht wirklich einfach und ist im Endeffekt wohl eher aus dem Bauch raus geschehen. Diese Software hatte ich auch schon von Anfang an als Testversion laufen.
Mein Twin-Center hat leider nicht mehr mit meinem Rechner gesprochen, da hatte sich die serielle Schnittstelle verabschiedet. Auch hier stand ich vor dem Problem mich für etwas anderen zu entscheiden. Die Wahl fiel schließlich auf eine Zentrale der Fa. Lenz. Diese Entscheidung ist auch durch die sehr kulante Reparatur meiner KöF vor einem Jahr beeinflusst worden. Außerdem ist die Fa. Lenz ja auch der Mitbegründer von dem RAILCOM-Protokoll.

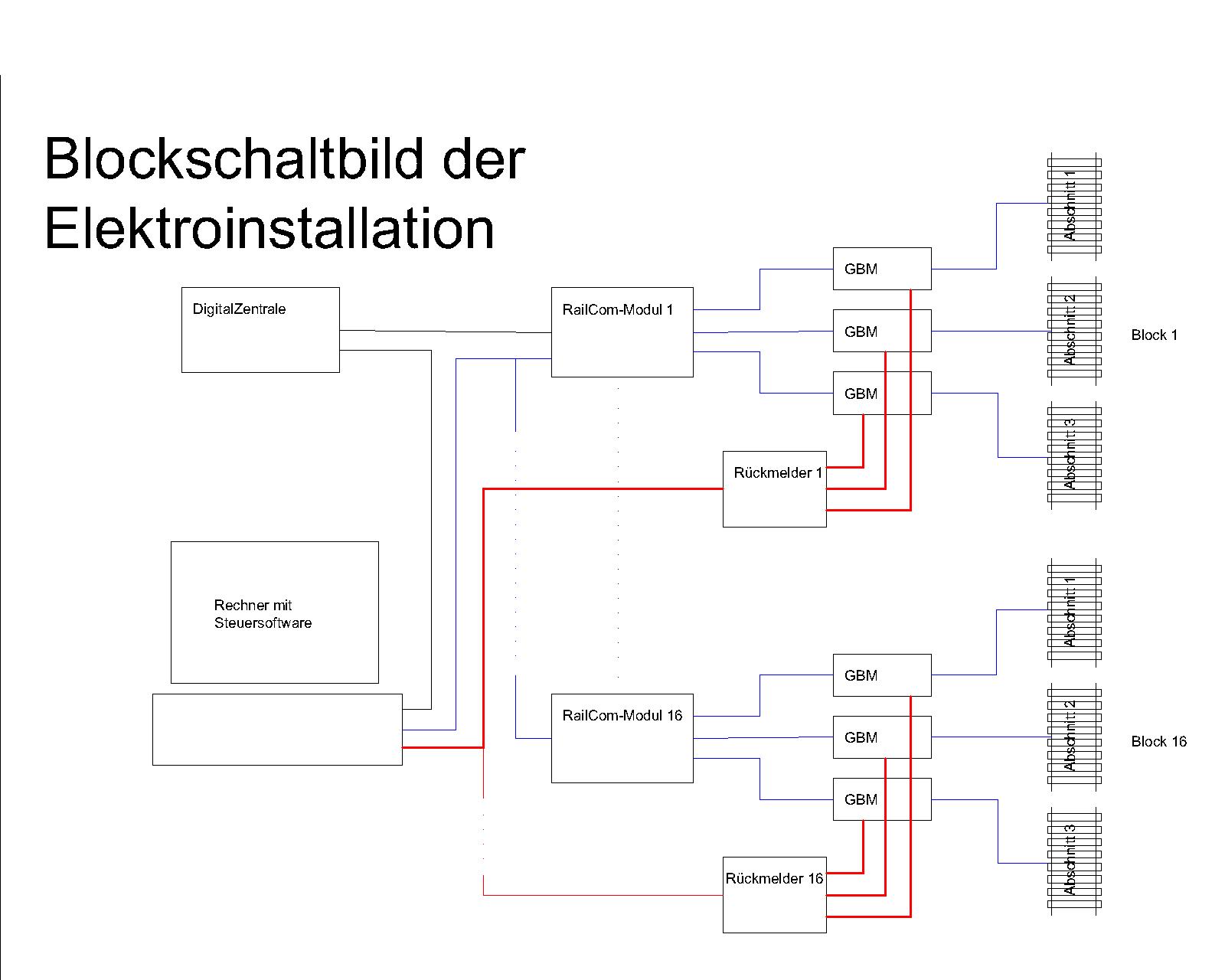

Zurzeit bin ich mit der Verkabelung meiner untersten Ebene beschäftigt. Darin befinden sich ja einige Abstellgleise und die “Paradestrecke”. Insgesamt sind es 16 Blöcke, die jeweils 3 elektrisch getrennt Abschnitte aufweisen. In den Blöcken wird jeweils das RailCom-Signal ausgelesen und in den einzelnen Abschnitten sind GleisBelegtMelder (GBM) installiert. Zu besseren Übersicht habe ich eine Blockschaltbild der Installation angefertigt.

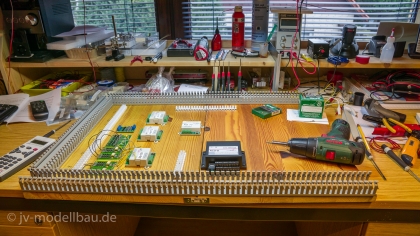

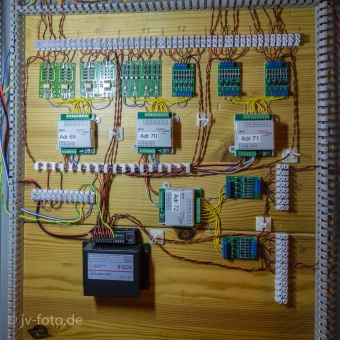

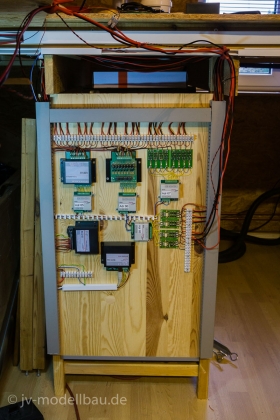

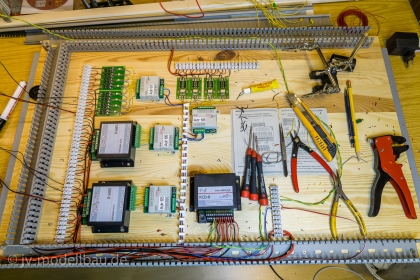

Nach dem Motto, irgendwas ist immer, habe ich mich für eine relativ zentrale Installation entschieden. Aufgeteilt in zwei Bereiche habe ich die Melder für jeweils 8 Blöcke zusammengefasst und auf einem Brett vormontiert. Das erleichtert die spätere Wartung sicher um einiges. Außerdem macht es die Installation etwas einfacher und übersichtlicher.

Nach einigen Anfangsproblemen habe ich die ersten Blöcke jetzt fertig verdrahtet und die Rückmelder in der Steuersoftware verknüpft. Bei der fertigen Installation waren die Belegtmelder leider etwas zu empfindlich. Ich habe die Dioden der Melder mit einem zusätzlichen Widerstand gebrückt, um eine sicherer Signalmeldung zu bekommen. Bei den Probefahrten hat es jetzt gut funktioniert.
Im Anschluss habe ich jetzt damit begonnen, die nächsten 8 Blöcke zu verdrahten. Die Arbeit ist etwas zeitaufwendig, lässt sich jedoch recht gut am Schreibtisch erledigen.

In einem früheren Beitrag hatte ich ja von Problemen mit den Rückmeldern berichtet. Das ist jetzt erledigt. Das Modul um den S88 Bus mit dem Rechner zu verbinden, musste ein Softwareupdate erhalten um einwandfrei zu funktionieren. Das habe ich jedoch nicht selber gemacht, das Modul hatte ich zum Hersteller geschickt. Das Wort Softwareupdate kann ich manchmal nicht mehr hören!
In der Zwischenzeit bin ich jedoch auf den RS-Rückmeldebus von Fa. Lenz gewechselt. Ob ich die S88-Module behalte oder später bei Ebay anbiete weiß ich noch nicht. Zuerst werde ich den RS-Bus von Lenz noch ausgiebig testen. Man(n) hat ja auch sonst nichts zu tun!

Herztransplantation bei einer V280

Da der Motor bei einer alten Lok von Lima nicht mehr richtig funktioniert hat, habe ich einen “SusuMotor” eingebaut. Im Prinzip ist es wahrscheinlich ein Spindelantrieb aus einem alten CD-Laufwerk. Ich habe den Motor für etwas über 5 € bei EBAY gekauft. Zusammen mit einem Digitaldekoder für ca. 20 €, hat die Lok jetzt wieder einen recht guten Antrieb. Hier findet Ihr die Umbaubeschreibung des Lok-Antriebes.

Und noch ein paar neue Bilder

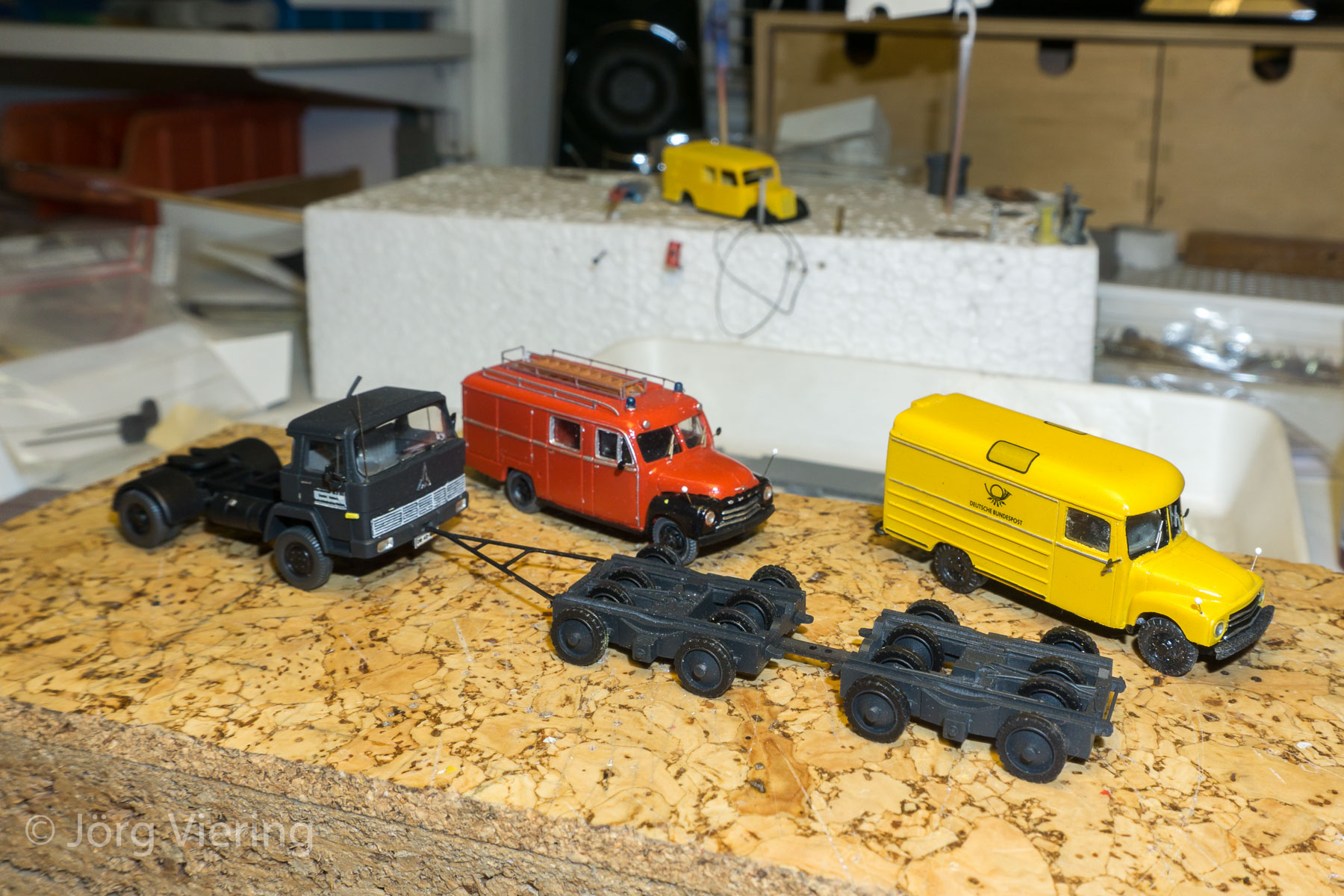

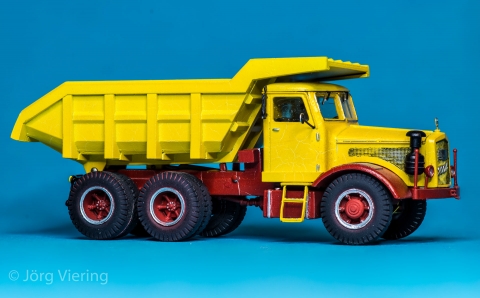

Weil mein Stativ und meine Kamera von gestern noch aufgebaut war, habe ich heute gleich noch ein paar Makro-Serien geschossen. Die neuen Bilder sind vom Culemeyer-Strassenroller mit Waggon, der Magirus Zugmaschine und von dem Kaelble Muldenkipper entstanden. Auch diese Bilder sind aus Serien mit max. 15 Bildern entstanden. Der Aufwand hat sich gelohnt, es sind jetzt wieder Bilder mit einer durchgehenden Schärfentiefe entstanden.

Neue Bilder bei den LKW-Modellen

Die beiden Modelle des Opel Blitz als Post- und der Feuerwehrausführung habe ich heute mal als Makro fotografiert. Da die Tiefenschärfe bei den Makroaufnahmen nur wenige Millimeter beträgt, habe ich meine Kamera auf einen Makro-Schlitten montiert und sie dann nach jedem Bild um ein paar Millimeter verschoben. Bei der Größe der Modelle waren dann jeweils 10 Bilder erforderlich, um einen scharfen Bereich von vorn bis hinten zu erhalten. Die Aufnahmen habe ich dann anschließen in Photoshop zu einem Bild mit durchgehender Schärfe zusammen gefügt. Der Vorgang wird auch als Stacking bezeichnet. Der Aufwand ist etwas höher, aber dafür erhält man formatfüllende Bilder mit durchgehender Schärfe. Fotografieren ist halt auch ein anderes Hobby von mir. Anschließend sieht man dann natürlich jeden kleinen Staubkrümel auf dem Modell. Die Bilder der beiden Opel Blitz Modelle sind im Menue LKW-Modelle unter Opel zu finden.

Kamerarundfahrt aus einem Güterwagen

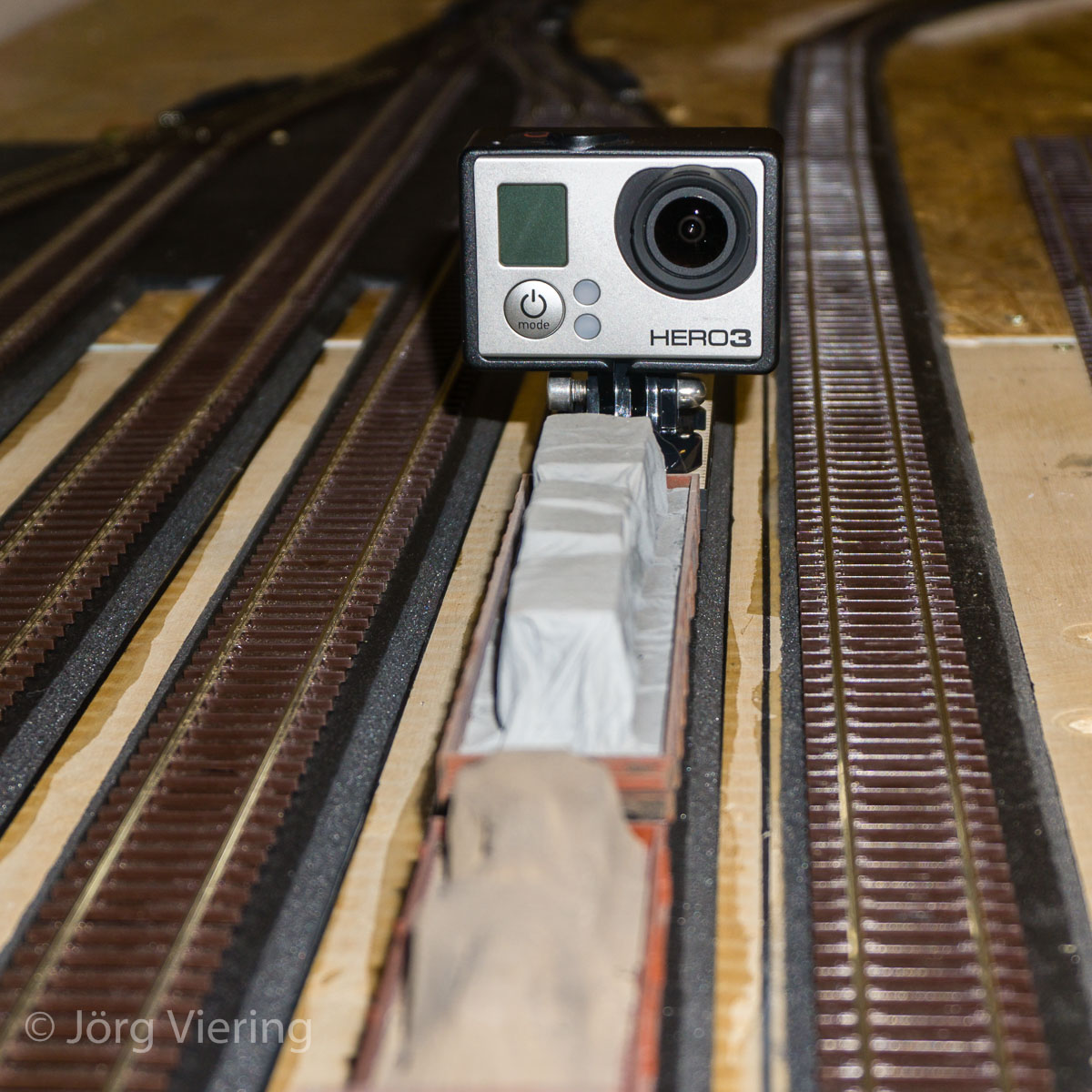

Da ich heute keine Lust hatte, mich weiter mit den nicht funktionierenden Rückmeldern zu quälen, habe ich mal ein bisschen gespielt. Dabei ist dann eine Kameramitfahrt über den Rohbau meine Modelleisenbahn raus gekommen. Das Video habe ich mit meiner kleinen GoPro gemacht. Sie passt wunderbar von den Abmessungen. Ich habe sie einfach mit der offenen Aufnahme und einem Schwenkfuß auf einen flachen Güterwagen gestellt. Über das Tablett und der Vorschaufunktion lässt sich noch sehr schön die Ausrichtung kontrollieren und schon kann es los gehen. Den Schnitt und das Hochladen auf YouTube habe ich mich Adobe Premiere Elements erledigt.
Viel Spaß bei der Rundfahrt!

Alte Schätzchen aufpolieren

in den letzten Tagen habe ich meine alten Loks durchgesehen und überlegt ein paar davon bei EBAY zu verkaufen. Da ich noch nicht alle Loks mit einem Dekoder ausgerüstet habe, bin ich halt etwas am überlegen wo es sich lohnt und wo nicht. Ich habe dann andere Auktionen bei EBAY beobachtet um die Verkaufspreise besser einschätzen zu können. Bei manchen von den älteren, analogen Loks war der Verkaufserlös wirklich nicht doll.

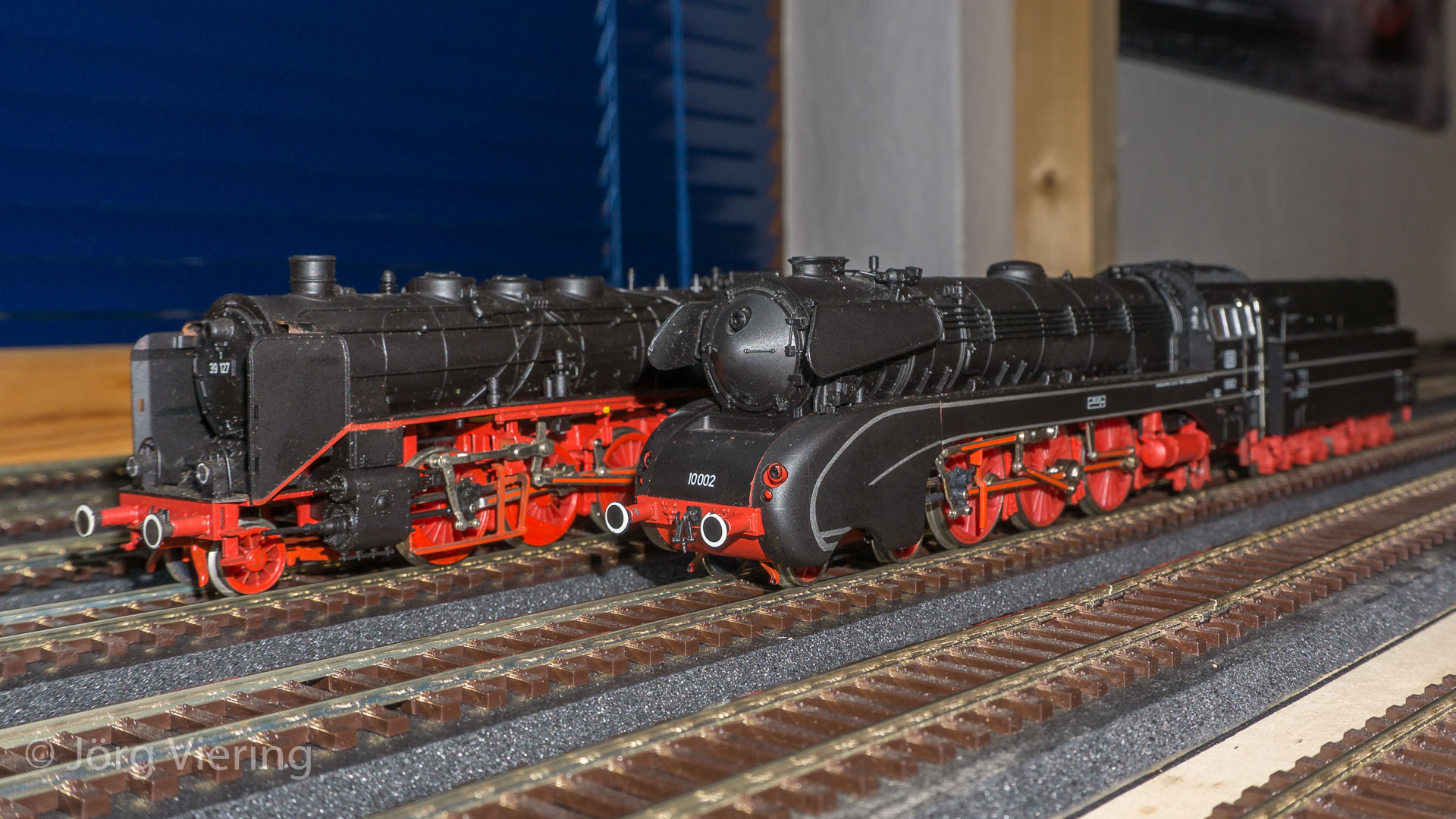

Zu derart geringen Erlösen wollte ich meine alten Schätzchen dann doch nicht verkaufen. Mit dieser Erkenntnis habe ich mir meine Loks nochmals angesehen und z.B. zwei Modelle von Rivarossi für den Einbau eines Sounddekoders ausgewählt. Es handelt sich um eine BR 10 und eine BR39. Die aktuellen Modelle dieser Loks sind sicher besser detailliert aber so schlecht sind diese beiden alten Loks auch nicht und das Laufgeräusch der Loks ist recht gering. Große Dampfloks mit Sound habe ich bislang sehr wenig und deshalb habe ich sie für einen Umbau vorgesehen.
Einen kleinen Baubericht zum Einbau der Sounddekoder habe ich auf einer extra Seite erstellt. Dort ist auch ein Video mit einer kleinen Auswahl der verschiedenen Sounds zu sehen und vor allem zu hören!

Ansonsten habe ich leider etwas Probleme mit der Installation meiner Railcom-Detektoren und Belegtmelder. Leider weiß ich im Moment noch nicht genau wo das Problem liegt. Gleichzeitig bin ich halt auch beim Testen der Steuerprogramme WinDigipet und Traincontroller. Von beiden Hersteller gibt es ja Testprogramme. Die Probleme scheinen aber in der Hardware zu liegen. Die Rückmeldungen sind leider nicht zuverlässig oder bleiben ganz aus. Bevor ich mich dazu äußere, werde ich aber erstmal Kontakt zum Hersteller aufnehmen. Noch hoffe ich ja auf eine Lösung, obwohl meine Geduld schon auf das äußerste strapaziert worden ist. Zum Glück habe ich die Module zuerst in einem Probeaufbau getestet.
Um mich von diesem Frust etwas zu erholen, habe ich heute erstmal ein kleines Video zum Einbau der Sounddekoder gemacht. Also viel Spaß beim Ansehen und bis bald.

Es ist Bastelwetter

Draußen fallen große, weiße Flocken vom Himmel und ich sitze in meinem warmen Eisenbahnzimmer. Bastelwetter wie aus dem Bilderbuch.

Mein selbstgebauter Markierungs-Wagen hatte in dieser Woche bereits seinen ersten Einsatz. Ich konnte so problemlos den Gleisverlauf auf dem Untergrund aufzeichnen.

Anhand dieser Markierungen kann ich jetzt die Gleisbettung von Woodland mit Holzleim aufkleben. Nach einem kurzen Fixieren mit Stecknadeln oder Gewichten hält die Bettung sehr gut und es verrutscht nichts mehr. Ein paar kleine Höhenunterschiede musste ich noch mit Spachtelmasse ausgleichen. Dafür habe ich eine Spachtelmasse von Knauf, aus dem Baumarkt, verwendet. Die Verarbeitungszeit liegt bei ca. 30 min. und sie lässt sich sehr gut verarbeiten. Damit habe ich schon manche Rigipsplatte verspachtelt. Der Preis liegt auch deutlich unter dem der üblichen Modellbau-Spachtelmassen.

Von der Gleisbettung muss ich noch ein paar Meter verlegen. Dann steht erstmal wieder etwas Kabel legen auf dem Programm und natürlich das Verkleben der Gleise. Den Gleiskleber habe ich beim Modellbahn-Atelier Henschen bestellt. Ich habe in einigen Foren von diesem Kleber gelesen und werde ihn jetzt mal testen. Nachdem diese Arbeiten erledigt sind, kann ich endlich die RailCom-Module anschließen und in die Software integrieren. Danach steht auch einem automatischen Ablauf der unteren Ebene meiner Anlage hoffentlich nichts mehr im Wege. Etwas Arbeit ist es noch bis dahin,aber es wird schon klappen. Also dran bleiben….

Doch nicht so schnell wie der Blitz…

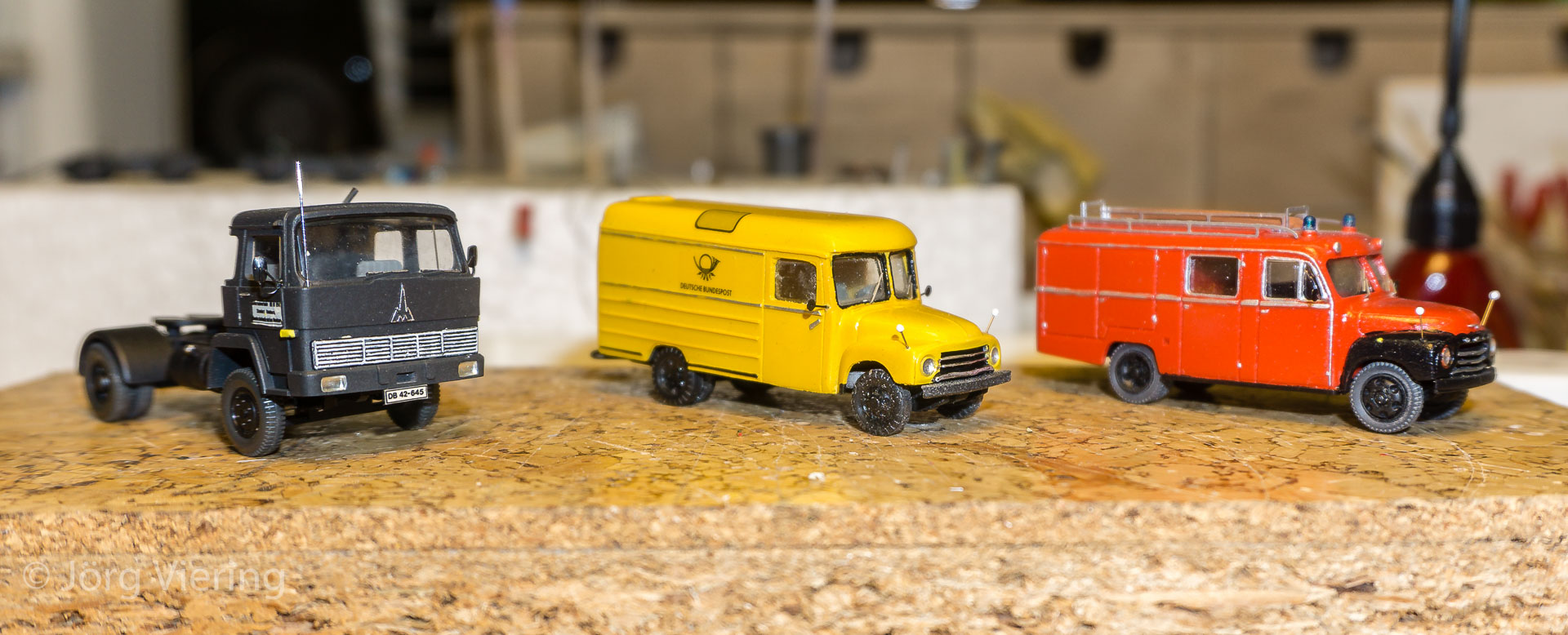

ging es mit den drei Opel Modellen voran. Heute habe ich erst zwei von den Bausätzen fertig bekommen. Der dritte hat sich leider hartnäckig bei der Lackierung gewehrt. Ich habe ihn an diesem Wochenende wieder von den ersten Lackschichten befreien müssen, ihn neu grundiert und wieder im alten Postgelb, oder Honiggelb, lackiert. Die schwarzen Zierlinien sind mir bisher mehrfach misslungen. Vielleicht klappt ja der nächste Versuch. Dafür ist aber auch der Magirus-Umbau und der Culemeyer Straßenroller von der Fa. Weinert fertig geworden.

In der Zwischenzeit habe ich mir noch von der Fa. Lenz eine Köf, aus der Epoche 3,mit offenem Führerstand gegönnt. Leider war diese Version bereits seit längerem ausverkauft. Bei EBAY war es mir im Dezember gelungen eine gebrauchte Lok zu ersteigern. Voller Ungeduld habe ich dann auf die Ankunft der Lok vor Weihnachten gewartet. Meine Vorfreude war jedoch sehr schnell getrübt, als ich meine neue Lok auf die Gleise gestellt hatte. Die Lok fuhr, wenn überhaupt, nur kurz an um nach einigen Sekunden mit einem lauten Summen stehen zu bleiben. Schei…! Und das so kurz vor Weihnachten.

„Doch nicht so schnell wie der Blitz…“ weiterlesen

Schnell wie der Opel Blitz

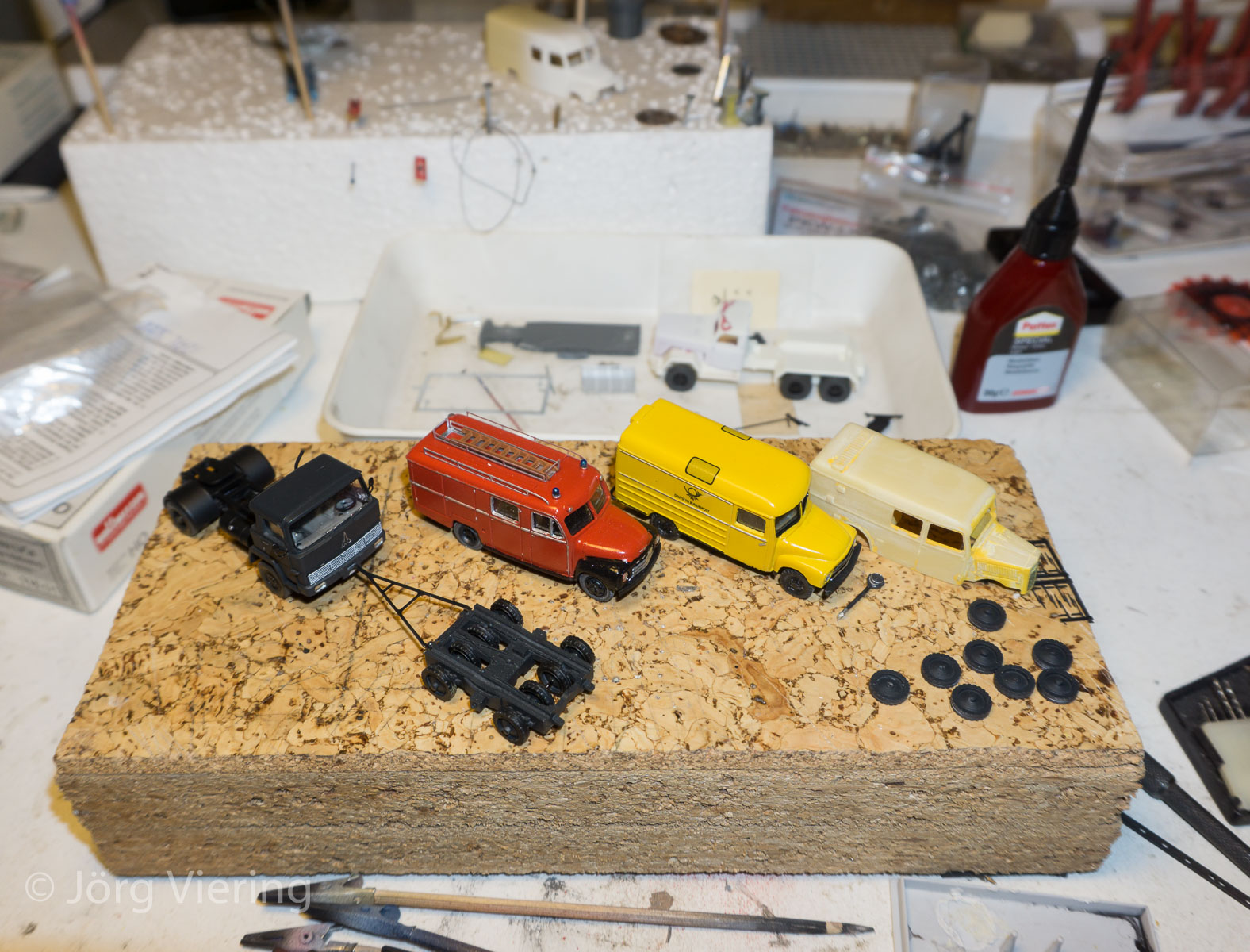

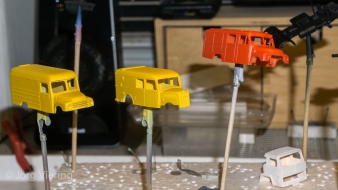

habe ich heute drei Bausätze von der Firma Gollwitzer angefangen. Ich dachte mir, das ich die Anregung aus dem Kommentar zu meinem gestrigen Post aufgreife und zur Entspannung mal was einfacheres baue. Bei den Bausätzen handel es sich um zwei Postzustellwagen und einen Feuerwehrwagen. Die Modelle bestehen jeweils nur aus wenigen Teilen und so ist es am einfachsten alle drei gleichzeitig zu bauen. Beim Lackieren muss man ja ohnehin immer warten, bis man weiter machen kann. Parallel habe ich noch einen anderen Bausatz von Weinert mit einem Fahrgestell aus Weißmetall, für einen Magirus von Wiking, den hatte ich schon vor längerer Zeit angefangen. Auch dieser muss nur noch lackiert werden.
Der Kran steht seit heute sicher in der Vitrine. Damit die Seile nicht mehr von den Rollen rutschen, habe ich sie gestern noch mit Klarlack fixiert. Es ist doch recht fummelig das Seil wieder richtig zu positionieren.
